WCM – Controllo Ottico Spessore

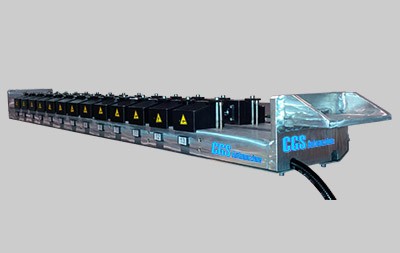

Il WCM è utilizzato nelle macchine continue sottovuoto “roll to roll”. Questa apparecchiatura ha il compito di misura dello spessore del rivestimento come densità ottica (OD) o percentuale di trasmissione (T%) nel caso di trattamento con rivestimento uniforme colorata web e come superficie di resistività (ohm / sq) in caso di rivestimenti con materiale elettricamente conduttivo (generalmente alluminio).

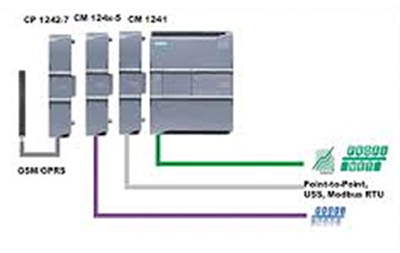

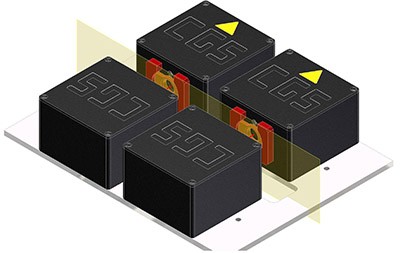

Le teste di misura sono dotati di un microprocessore che gestisce i segnali dei sensori, effettua il calcolo e l’interfaccia teste con il software di supervisione e controllo. Le teste sono collegati su un tipo multidrop linea seriale RS 485, mettendo a disposizione i dati del sensore al sistema di supervisione e scambiare con esso i comandi. Tutti i dati e comandi da e verso le teste sono controlle da un programma PLC.

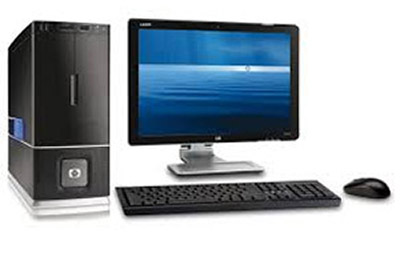

Tutti i dati sono didplaied ina HMI.The nuova interfaccia HMI per il grafico a barre il sistema Web di rivestimento di misura diplay, dati numerici, diagnostica di ogni singolo capo, responsabile di ricetta, esportare e stampare i dati del registratore o di lavoro, assitenza remota, servizio web, mailing allarme servizio.
