MACCHINE

PER LA PRODUZIONE DI CEROTTI

Macchine per cerotti

La STANDARD H300 è una macchina completamente controllata elettronicamente, con stazioni azionate tramite motori brushless. Il ciclo operativo è controllato e gestito tramite Software, appositamente realizzato per comandare tutti i motori e i componenti pneumatici installati.

Sulla Macchina è installato un PLC SIEMENS SIMOTION con un monitor TOUCH SCREEN che garantisce un semplice settaggio e controllo per l’accesso a tutte le funzionalità della macchina stessa.

La macchina è realizzata mediante l’utilizzo di una piastra in acciaio, sulla quale sono posizionate le diverse stazioni che la compongono, con i rispettivi motori. La macchina si compone principalmente delle seguenti stazioni:

1. Porta bobina pneumatico espansibile per Pad (svolgitore Pad) max. 600 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, controllo per il fine bobina, di rottura del materiale tramite rilevamento coppia motore, rilevamento della giunta tramite fotocellula; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;
2. Porta bobina pneumatico espansibile per Pad (svolgitore Pad) max. 600 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, controllo per il fine bobina, di rottura del materiale tramite rilevamento coppia motore, rilevamento della giunta tramite fotocellula; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;

3. Porta bobina pneumatico espansibile per supporto adesivo (svolgitore supporto adesivo) max. 500 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, controllo per il fine bobina, di rottura del materiale tramite rilevamento coppia motore, rilevamento della giunta tramite fotocellula; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;

4. Gruppo calandra per regolare il tiro del materiale con rulli gommati, sistema di pressione idraulico, controllato tramite un motore brushless marca Siemens;

5. Predisposizione stazione di taglio della garza con un coltello rotativo, un incudine temprata aspirata per il deposito a passo della garza, controllato tramite un motore brushless marca Siemens. Nella stazione è presente anche un sistema per il distacco della siliconata, e pompa del vuoto per il deposito tampone;

6. Sistema di recupero sfridi tramite Venturi con calandra per aiutare l’aspirazione dello sfrido;

7. Porta bobina pneumatico espansibile per siliconata (riavvolgitore siliconata protettiva) max. 400 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, di rottura del materiale; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;

8. Porta bobina pneumatico espansibile per siliconata protettiva (svolgitore siliconata protettiva) max. 500 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, controllo per il fine bobina , di rottura del materiale, rilevamento della giunta tramite fotocellula; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;

9. Porta bobina pneumatico espansibile per siliconata protettiva (svolgitore siliconata protettiva) max. 500 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, controllo per il fine bobina , di rottura del materiale, rilevamento della giunta tramite fotocellula; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;
10. Sistema di piega meccanico, sulla siliconata inferiore;

11. Gruppo calandra per regolare il tiro del materiale con rulli gommati, sistema di pressione idraulico, controllato tramite un motore brushless marca Siemens;

12. Stazione di taglio cerotto con un coltello rotativo, incudine temprata , sistema di pressione meccanico per il taglio, controllo tramite un motore brushless marca Siemens;

13. Sistema di presa cerotto pneumatica con la possibilità di diverse regolazioni e sistema veloce di incorsatura materiale;

14. Sistema di recupero sfridi tramite Venturi con calandra per aiutare l’aspirazione dello sfrido;

Continua a leggere

15. Porta bobina pneumatico espansibile per materiale della busta superiore (svolgitore materiale busta superiore) max. 500 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, controllo per il fine bobina , di rottura del materiale, rilevamento della giunta tramite fotocellula; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;

16. Sistema di piega meccanico, sulla siliconata inferiore;

17. Porta bobina pneumatico espansibile per materiale della busta inferiore (svolgitore materiale busta inferiore) max. 500 mm di diametro con motore brushless marca Siemens e controllo elettronico della tensione, controllo per il fine bobina , di rottura del materiale, rilevamento della giunta tramite fotocellula; adatto per l’impiego di bobine con un diametro interno da 3”, una larghezza di 200 mm e un peso massimo di 20 kg;

18. Sistema di piega meccanico, sulla siliconata inferiore;

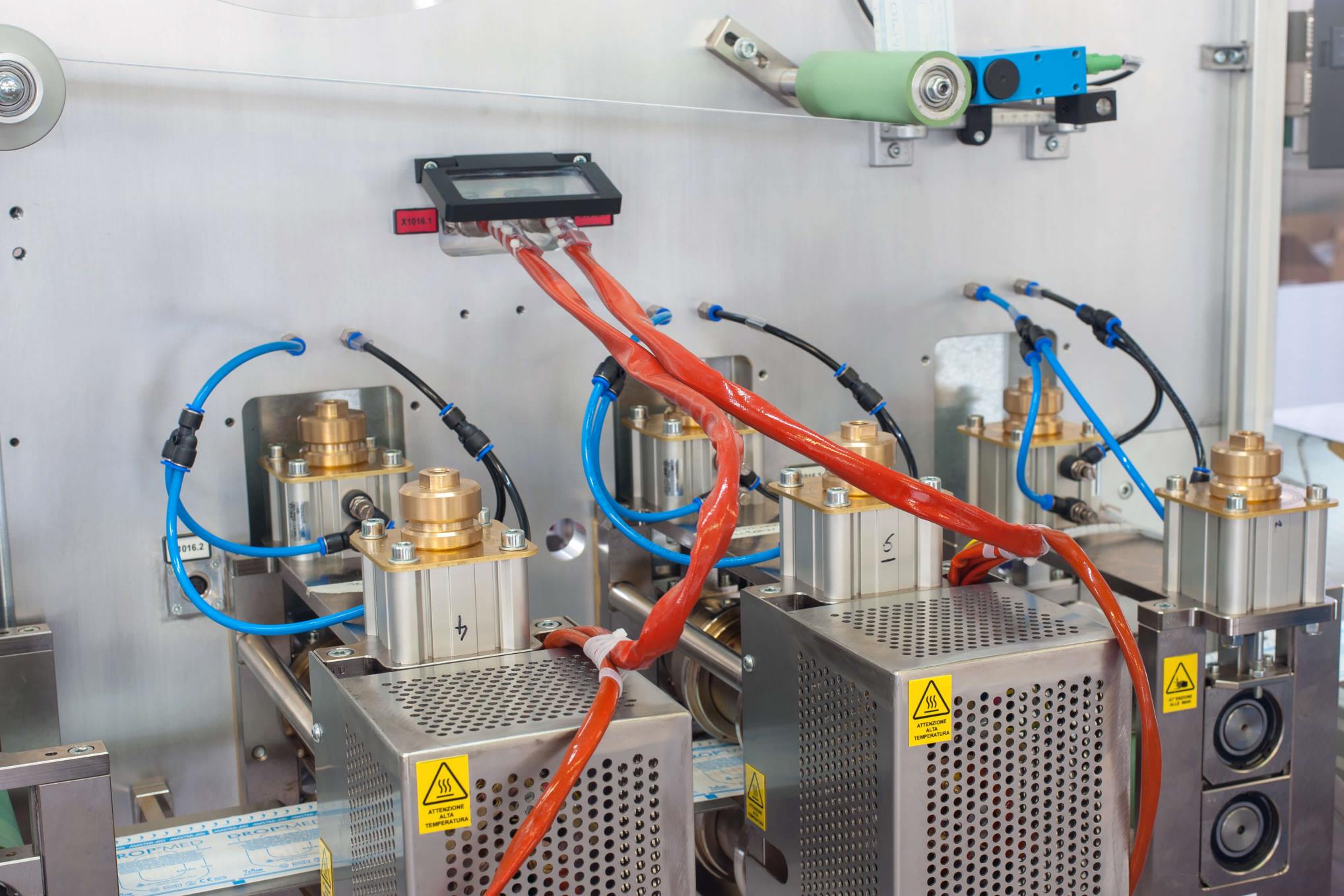

19. Gruppo di saldatura a freddo (intercambiabile con quello a caldo) rotativa composto da una stazione a unico rullo per la realizzazione della saldatura trasversale.

20. Gruppo di saldatura a caldo (intercambiabile con quello a freddo) rotativa composto da una stazione a unico rullo per la realizzazione della saldatura trasversale.

21. Il rullo del gruppo saldatura è controllato tramite motore brushless marca Siemens, la stazione sarà equipaggiata da un numero di rulli superiori in funzione dei formati;

22. Gruppo di saldatura a freddo (intercambiabile con quello a caldo) longitudinale ad anelli regolabili assialmente, sistema di pressione idraulico, controllato tramite un motore brushless marca Siemens;

23. Gruppo di saldatura a caldo (intercambiabile con quello a freddo) longitudinale ad anelli regolabili assialmente, sistema di pressione idraulico, controllato tramite un motore brushless marca Siemens;

24. Il gruppo saldatura è controllato tramite un motore brushless marca Siemens;

25. Gruppo calandra per regolare il tiro del materiale con rulli gommati, sistema di pressione idraulico, controllato tramite un motore brushless marca Siemens;

26. Stazione di taglio della busta con un coltello rotativo, un incudine temprata, un sistema di pressione idraulico controllato tramite un motore brushless marca Siemens; la stazione è equipaggiata con vasca di raccolta del prodotto finito;

27. Gruppo di controllo con telecamera per verifica presenza e posizione Cerotto.

28. Gruppo con doppio porta bobina di raccolta con piatto e motore asportabile per raccolta su bobina verticale oppure su bobina orizzontale.
