MACCHINA PER LA PRODUZIONE DI MASCHERINE CHIRURGICHE

Macchina per la produzione di Mascherine Chirurgiche

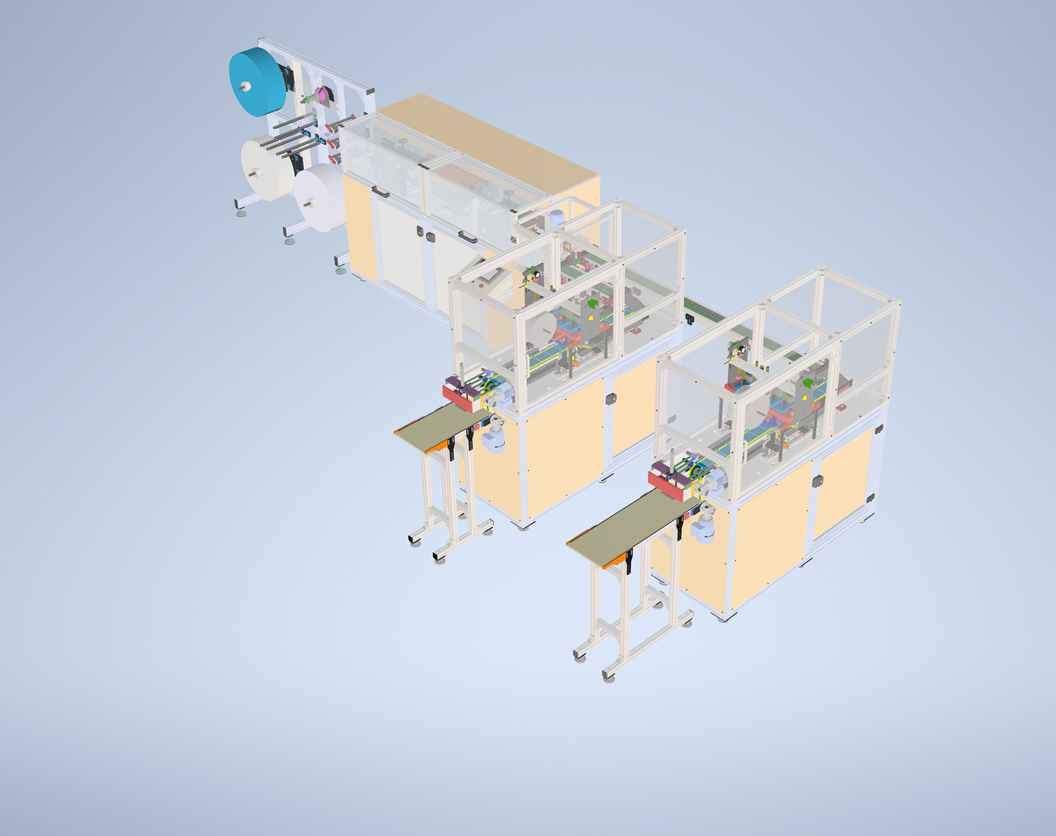

Macchina automatica per produrre la produzione di mascherine facciali chirurgiche tramite sistema di saldatura con tecnologia ad ultrasuoni. Sono necessarie solo 2 persone per operare sulla linea. Il sistema base ha una efficienza produttiva: 40-60 maschere / minuto con dimensioni del prodotto (maschera): 180 mm (lunghezza) * 90 mm (larghezza).

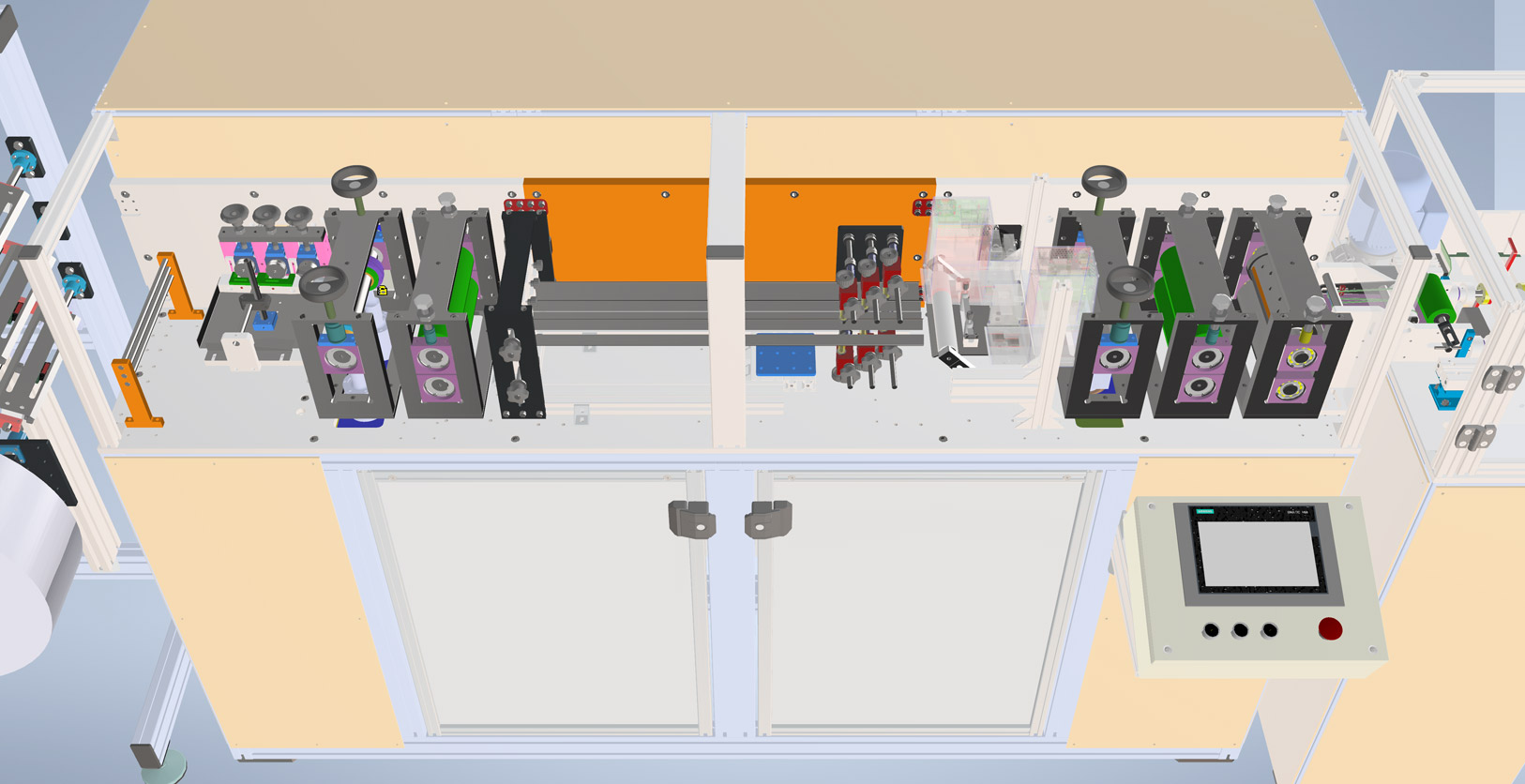

La macchina è dotata di sistemi di piega-veli impostabili, calandre per regolazione tensionamento materiale, stazioni saldanti con tecnologia avanzata ad ultrasuoni, gruppo inserimento tratto stringi-naso e calandra di taglio.

Abbinata al primo gruppo macchina, in propria stazione dedicata, è presente il sistema per l’ applicazione degli elastici fermo maschera-orecchie.

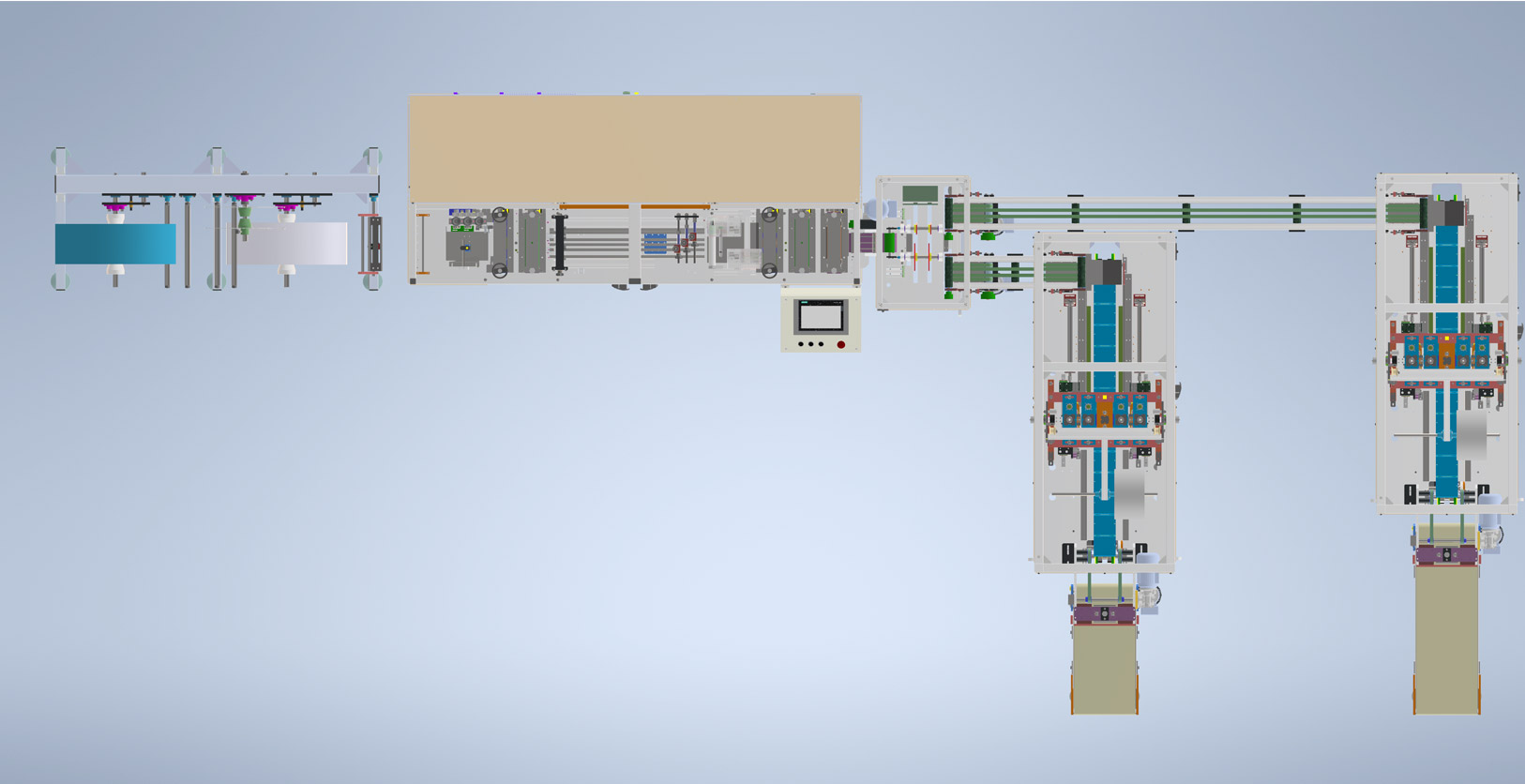

La macchina è predisposta per l’aggiunta di una seconda catenaria e saldatura filo elastico dietro orecchie in modo da raddoppiare la produttività finale della macchina dai 40-60 maschere /min ai 80-120 maschere / minuto.

CARATTERISTICHE

Caratteristiche principali

  • Efficienza produttiva: 110 maschere / minuto
  • Dimensioni del prodotto (maschera): 180 mm (lunghezza) * 90 mm (larghezza) (+-5mm);
  • Dimensioni macchina: 6800mm (lunghezza) * 4000 mm (larghezza) * 2000 mm(altezza)
  • Colore attrezzatura: RAL9001
  • Peso dell’attrezzatura: ≤5000 kg, carico a pavimento 2000 kg / ㎡
  • Alimentazione: 400 V AC ± 5%, 50 Hz, potenza nominale di circa 10 kW
  • Aria compressa 0,5-0,8 MPa, la portata è di circa 350L / min
  • Ambiente: temperatura 10 ~ 35 ℃, umidità 5 ~ 35% HR, non infiammabile, putrefazione gas, nessuna polvere (pulizia non inferiore a 100.000)
  • Tasso di qualificazione: 98% (esclusi problemi relativi alle materie prime e operazioni improprie del personale)

Componenti elettrici di controllo

  • PLC: Siemens
  • Sensor: Datalogic
  • Touch Screen: Siemens
  • Servo: Siemens Simotion
  • Solid state power: Omron
  • Inverter: Schneider
  • Cylinder: PNEUMAX
  • Thermal relay: Siemens
  • Contactor: Siemens
  • Power switch: Schneider
  • Button: Schneider
  • Ultrasonic generator : SONOMAX



Tessuti non tessuti scuri SS usati dallo strato esterno

  • Peso materiale: 25 gr/quadrato
  • Larghezza del materiale: 200 mm
  • Lunghezza materiale 175 mm/pz
  • Peso 0,875 gr/pz
  • Nota: verde, blu, nero ecc.

Tessuto bianco – non spruzzato – non tessuto per strato filtrante

  • Peso materiale: 22 gr/quadrato
  • Larghezza del materiale: 180 mm
  • Lunghezza materiale 175 mm/pz
  • Peso 0,693 gr/pz
  • Nota: indice del filtro 90% | 95% | 99,99%, è possibile selezionare il materiale in base alla richiesta del cliente. È possibile utilizzare anche la larghezza del materiale 175 mm.

Tessuti non tessuti leggeri o bianchi SS usati dallo strato interno

  • Peso materiale: 22 gr/quadrato
  • Larghezza del materiale: 210 mm
  • Lunghezza materiale 175 mm/pz
  • Peso 0,91875 gr/pz
  • Nota: è possibile selezionare 20 g / quadrato, ma la maschera sarà più morbida.
  • Barra del naso
  • Lunghezza materiale 100 mm/pz
  • Nota: realizzato in plastica o ferro, consigliamo di utilizzare la plastica con filo di ferro, può essere più dritto.

Cinghia elastica

  • 300 mm Lunghezza: 300mm/pz
  • 150mm*2=300mm
  • Nota: 150 mm * 2 = 300 mm / pz
